Americký výrobca radiacej páky – Zhejiang Gongzheng Machinery

Zhejiang Gongzheng Machinery Co., Ltd. je profesionálny výrobca a dodávateľ pneumatických radiacich gombíkov určených pre americké prevodovky úžitkových vozidiel. Náš rad amerických gombíkov radenia zahŕňa precízne vyvinuté pneumatické pomocné a logické riadiace jednotky, ktoré sa priamo integrujú do prevodoviek ťažkých nákladných vozidiel a prívesov. Tieto komponenty dodávame výrobcom OEM, prevádzkovateľom vozového parku a distribútorom na trhu s náhradnými dielmi, ktorí vyžadujú spoľahlivé ovládanie zmeny v nákladných vozidlách triedy 8, profesionálnych vozidlách a autobusoch.

Ako továreň so sídlom v Číne s viac ako 30 000 m² výrobných priestorov kontrolujeme každú fázu výroby – od tlakového liatia a obrábania až po montáž a funkčné testovanie. Naše gombíky radenia sú skonštruované tak, aby odolali vibráciám, teplotným extrémom a pracovným cyklom typickým pre severoamerické diaľkové a regionálne prevádzky.

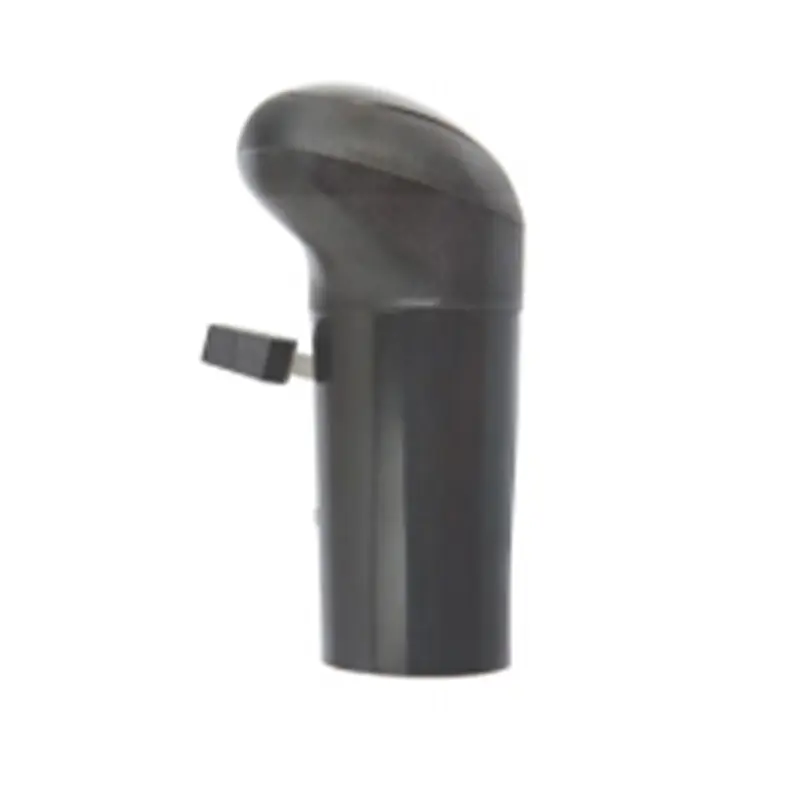

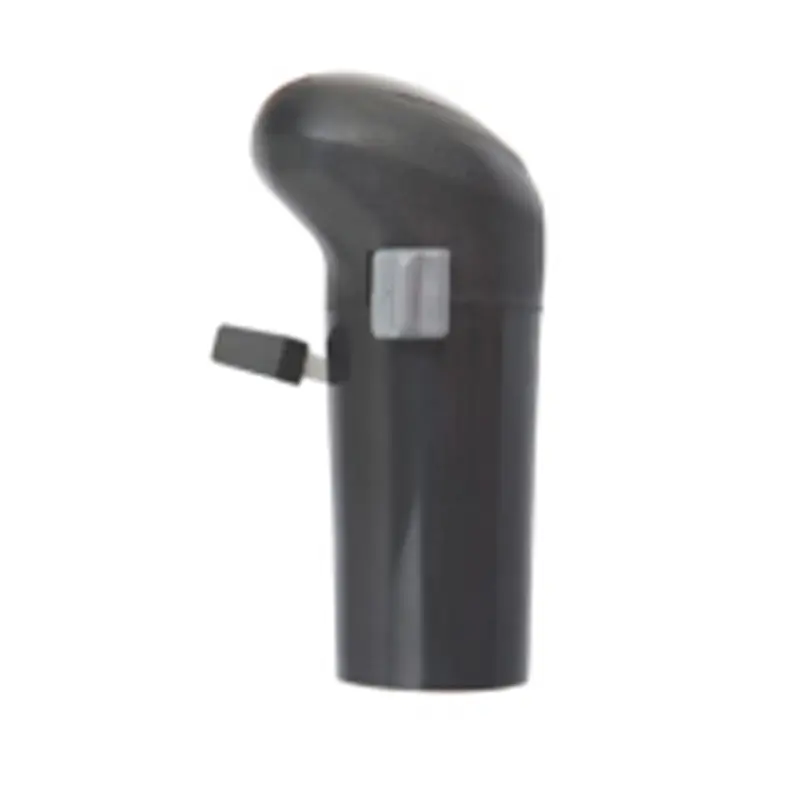

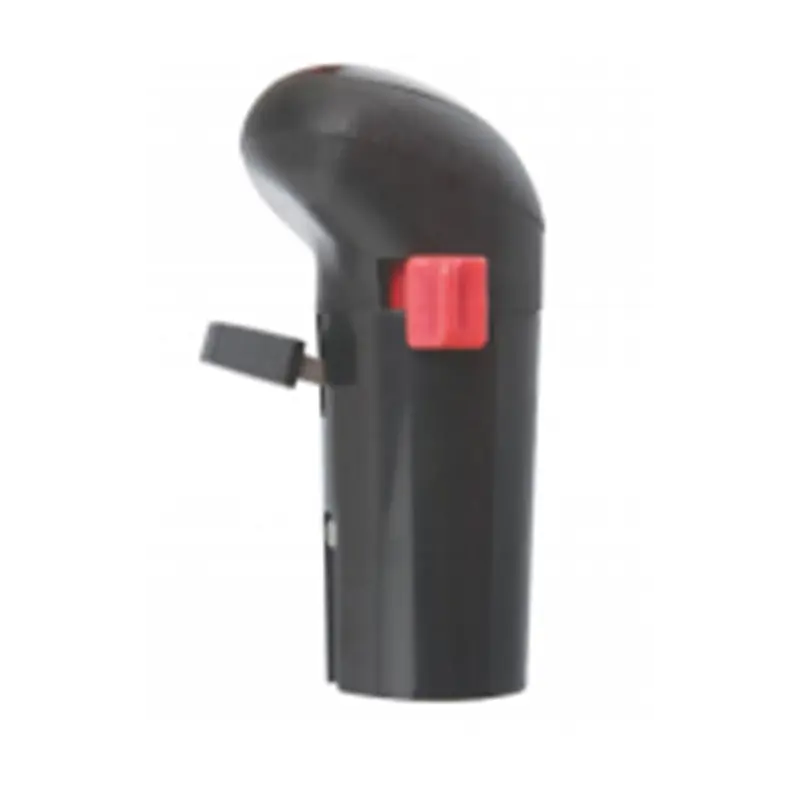

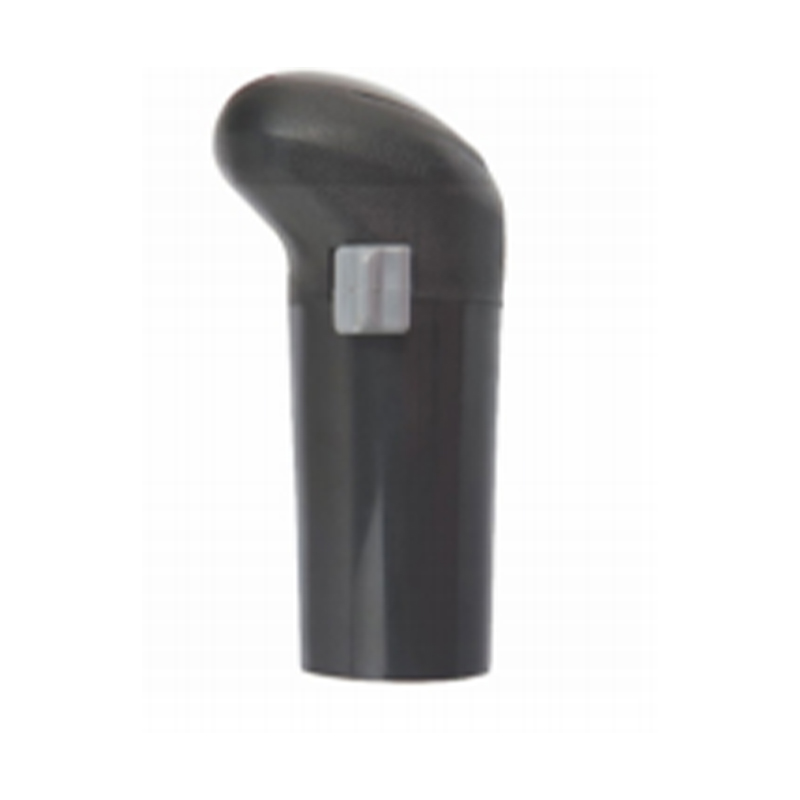

Náš rad amerických gombíkov radenia

Ponúkame päť rôznych konfigurácií pneumatických gombíkov radenia, z ktorých každá zodpovedá špecifickému rozhraniu prevodovky a ergonomickým požiadavkám vodiča. Nižšie uvedená tabuľka sumarizuje dostupné modely a ich primárnu aplikáciu.

Aplikácie Úvahy o montáži a obrobku

Naše hlavice radenia sú navrhnuté pre vzduchom poháňané prevodové systémy bežné v amerických úžitkových vozidlách. Sú prepojené so štandardnými pneumatickými portami SAE J1926 a fungujú pri napájacích tlakoch medzi 80 a 120 psi. Telo gombíka je vyrobené z vysokopevnostného technického polyméru alebo hliníkovej zliatiny, v závislosti od modelu, aby odolalo UV žiareniu, motorovej nafte a cestnej soli.

Pri výbere modelu sú kritickými parametrami výrobca prevodovky (Eaton Fuller, Allison, ZF atď.), spôsob radenia (rozdeľovač alebo len rozsah) a požadovaná konfigurácia pneumatického okruhu (jednočinné alebo dvojčinné valce). Zvažujeme aj usporiadanie kabíny – montáž na podlahu verzus montáž na prístrojovú dosku – aby sa zabezpečilo, že výška gombíka a uhol dosahu zodpovedajú polohe vodiča.

Kritické špecifikácie a výkon

• Prevádzkový tlak: 80 – 120 psi (5,5 – 8,3 baru)
• Teplotný rozsah: –40 °C až 85 °C
• Veľkosť portu: 1/8" NPT alebo 1/4" NPT (v závislosti od modelu)
• Životnosť cyklu: > 1 000 000 cyklov (testované podľa vnútorného štandardu)
• Miera úniku: <10 cm³/min pri 120 psi

Každá jednotka je pred odoslaním 100% funkčne testovaná na špeciálnej pneumatickej skúšobnej stolici. Zaznamenávame aktivačnú silu, čas odozvy a integritu tesnenia pre každý kus.

Konfigurácia a integrácia automatizácie

Ponúkame dve úrovne konfigurácie:

• Štandardné katalógové modely – konštrukcie pripravené na odoslanie, ktoré sa hodia pre väčšinu 9-, 10-, 13- a 18-rýchlostných prevodoviek Eaton Fuller.
• Varianty vyrobené na mieru – upravená geometria gombíka, alternatívne typy konektorov, integrované snímače polohy alebo špeciálne označenie farbou/logom pre značku OEM.

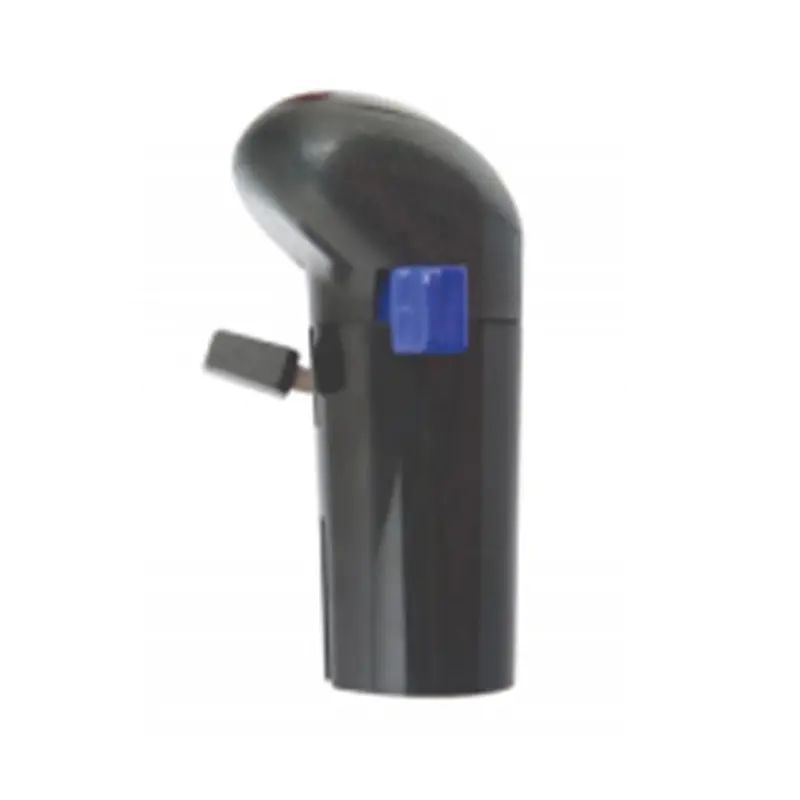

Pre aplikácie s automatizovanou manuálnou prevodovkou (AMT) náš gombík radenia Pneumatic Logic Control obsahuje integrovaný solenoidový ventil, ktorý komunikuje s ECU prevodovky cez štandardný konektor Deutsch DT. Môžeme prispôsobiť elektrické rozhranie na zbernicu J1939 CAN alebo diskrétne I/O podľa architektúry vášho vozidla.

Inštalácia, prevzatie a údržba

Inštalácia je priamou náhradou: odstráňte existujúci gombík, pripojte pneumatické vedenie(á) pomocou dodanej armatúry a utiahnite upevňovaciu maticu na špecifikovanú hodnotu. Nie sú potrebné žiadne špeciálne nástroje. Prikladáme vytlačený inštalačný list s hodnotami krútiaceho momentu a schémou pneumatického zapojenia.

Akceptačné testovanie na vozidle pozostáva z overenia plného rozsahu a zapojenia rozdeľovača v podmienkach bez zaťaženia a pri zaťažení. Naša továreň môže poskytnúť vzorovú jednotku na overenie vhodnosti a funkčnosti pred sériovou výrobou.

Bežná údržba je obmedzená na vizuálnu kontrolu gumovej čižmy a pneumatického príslušenstva. Ak tesnenie zlyhá, gombík je možné prestavať pomocou nami dodávanej servisnej súpravy. Udržujeme zásoby náhradných dielov pre všetky modely.

Zabezpečenie kvality a súlad

Náš výrobný závod funguje pod certifikáciou IATF 16949. Každá šarža gombíka radenia podlieha rozmerovej kontrole, testovaniu tesnosti a 24-hodinovej environmentálnej záťaži pri extrémnych teplotách. Neposielame produkt, ktorý neprejde niektorou z týchto kontrol.

Všetky materiály použité v našom rade amerických otočných gombíkov sú v súlade so smernicami REACH a RoHS. Na požiadanie môžeme poskytnúť vyhlásenie o zhode a materiálové listy.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Na prípravu presnej ponuky a konfigurácie potrebujeme nasledujúce projektové údaje:

• Značka, model a rok vozidla
• Model prevodovky a vzor radenia
• Aktuálne číslo dielu gombíka radenia (ak nahrádzate existujúcu jednotku)
• Konfigurácia kabíny (upevnenie na podlahu alebo na palubnú dosku)
• Požadovaná veľkosť pneumatického portu a štandard závitu
• Požadovaná farba gombíka, logo alebo akákoľvek značka OEM
• Ročný objem a harmonogram dodávok

Odošlite tieto podrobnosti prostredníctvom nášho dopytového formulára a náš technický tím vám do dvoch pracovných dní odpovie s odporúčaním modelu, rozmerovým výkresom a obchodnými podmienkami.

Často kladené otázky

Môžem použiť vašu hlavicu radiacej páky na staršej prevodovke Eaton Fuller 8LL?

áno. Náš štandardný gombík pneumatického radenia je kompatibilný s prevodovkami Eaton Fuller 8LL, 9LL a 10LL, ktoré používajú 1/8" NPT vzduchový port. Pri objednávke potvrďte veľkosť závitu.

Ponúkate gombíky s integrovaným podsvietením?

V súčasnosti štandardne neponúkame podsvietené gombíky. Pri zákazkových projektoch s integrovaným LED osvetlením vieme vyhodnotiť realizovateľnosť na základe minimálneho množstva objednávky.

Aká je typická dodacia lehota pre radiacu páku vyrobenú na mieru?

Pre vlastný variant (upravená geometria alebo integrovaný snímač) je dodacia lehota zvyčajne 4–6 týždňov od schválenia výkresu. Štandardné katalógové modely odosielame do 7–10 pracovných dní.

Poskytujete záruku na gombíky radenia?

Na všetky gombíky radenia poskytujeme záruku na chyby materiálu a spracovania po dobu 12 mesiacov od dátumu odoslania. Záruka sa vzťahuje na výmenu alebo opravu podľa nášho uváženia.

Môžem získať vzorku pred zadaním hromadnej objednávky?

áno. Ponúkame vzorové jednotky na testovanie vhodnosti a funkčnosti. Náklady na vzorku sa odpočítajú od prvej výrobnej objednávky. Kontaktujte náš predajný tím a dohodnite si žiadosť o vzorku.
