Americké PP-Dc&Mv3 ovládacie ventily na prístrojovej doske Push-Pull

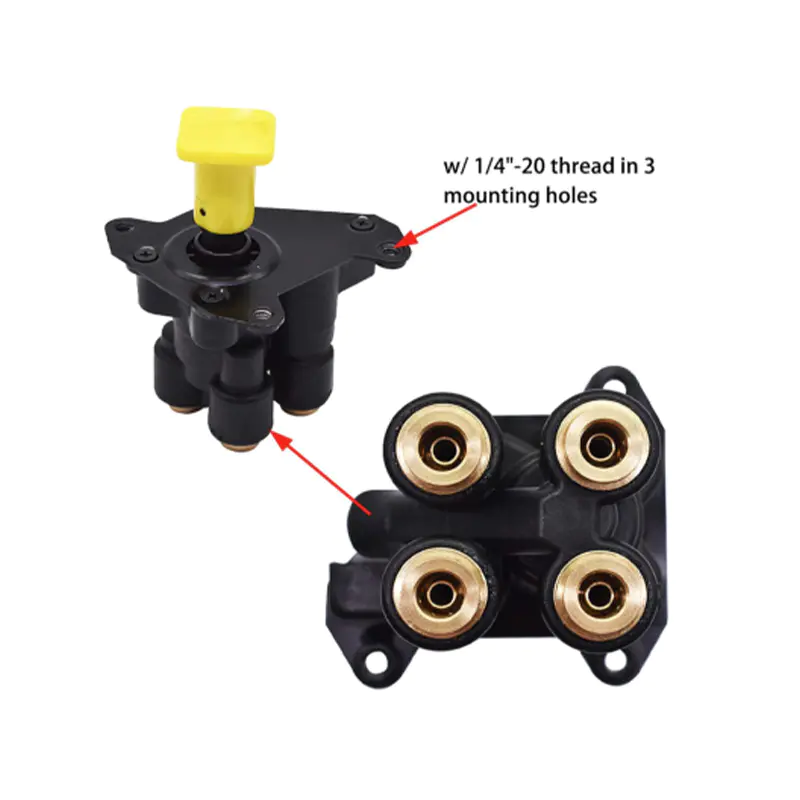

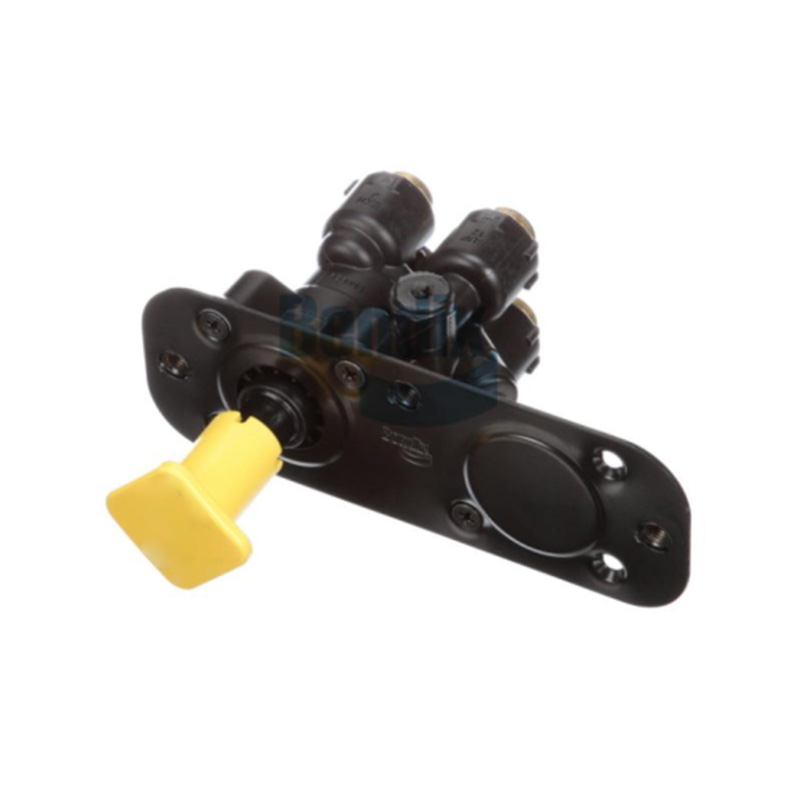

Zhejiang Gongzheng Machinery Co., Ltd. je profesionálny výrobca pneumatických regulačných ventilov pre americké úžitkové vozidlá, špecializujúci sa na sériu PP-Dc (push-pull dual-okruh) a MV-3 (multifunkčné integrované). Tieto ventily namontované na palubnej doske slúžia ako rozhranie operátora na použitie parkovacej brzdy, núdzové uvoľnenie brzdy a ovládanie prívodu vzduchu do prívesu na ťažkých nákladných vozidlách, traktoroch a autobusoch. Dodávame kompletný rad jednofunkčných a integrovaných riadiacich modulov navrhnutých tak, aby spĺňali OEM špecifikácie a požiadavky na výmenu náhradných dielov pre vozidlá triedy 6–8 prevádzkované podľa FMVSS 121.

náš Americký výrobca PP-Dc&Mv3 pozícia je postavená na vertikálnej integrácii: vyrábame ventilové telesá, piestové zostavy, tesnenia a elektrické komponenty vo vlastnej réžii, s podporou továrne s rozlohou 30 000 m² a riadenia kvality IATF 16949. Každý ventil je pred odoslaním testovaný na netesnosť a cyklický test, pričom konfigurácia portov a označenia štítkov zodpovedajú platforme vozidla zákazníka.

Sortiment: Séria PP-Dc a MV-3

Našu ponuku organizujeme do dvoch základných skupín, z ktorých každá je dostupná vo viacerých rozloženiach portov, štýloch gombíkov a možnostiach elektrického rozhrania:

Obidve série sú ponúkané v štandardných 12 V a 24 V elektrických konfiguráciách s ovládaním push-pull, push-to-release alebo prepínaním. Dodávame tiež opravárenské súpravy a súpravy na údržbu pre terénny servis existujúcich inštalácií MV-3 ​​a PP-Dc.

Aplikácia Fit a systémová integrácia

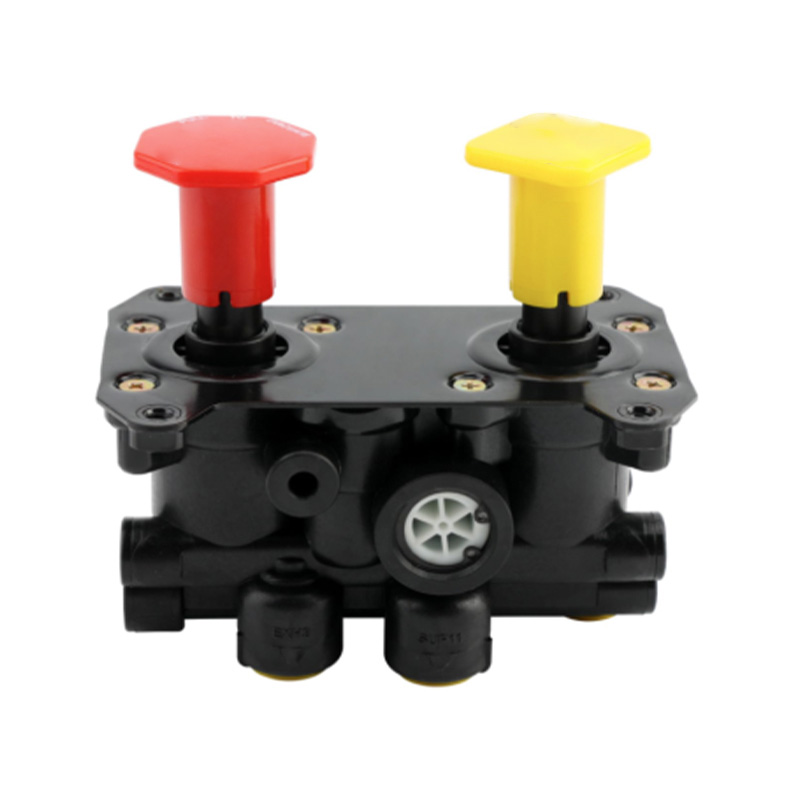

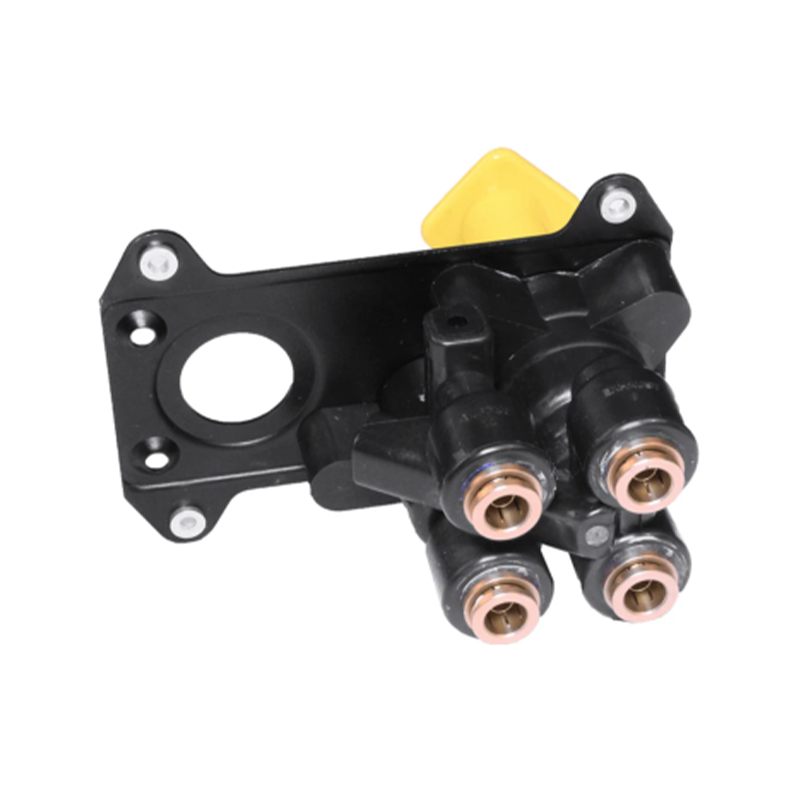

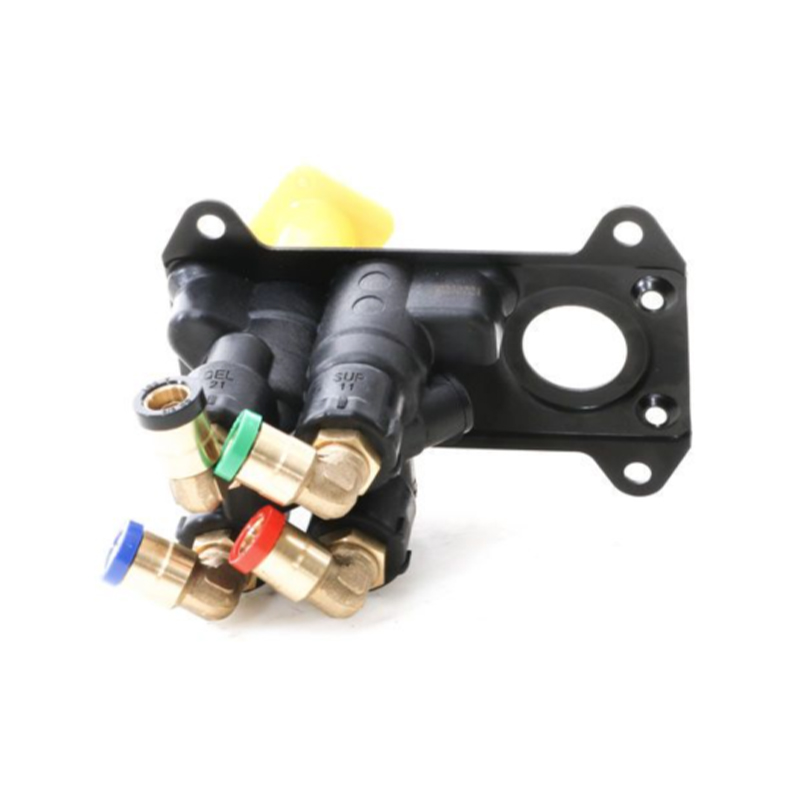

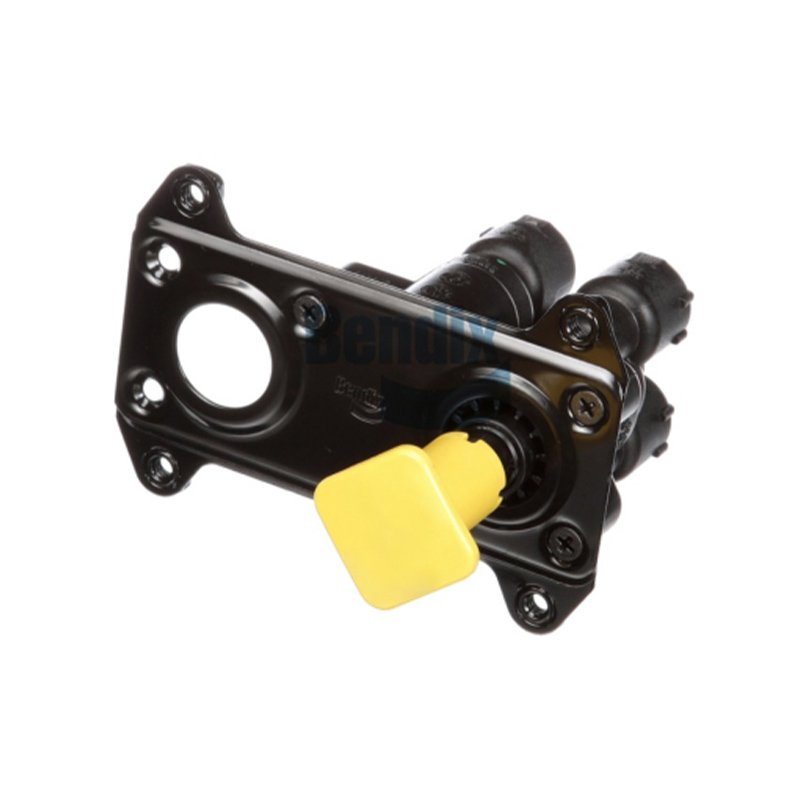

Ventily PP-Dc a MV-3 sú inštalované v prístrojovej doske kabíny a sú pripojené k napájaciemu, parkovaciemu a riadiacemu obvodu systému vzduchových bŕzd. Dvojokruhová konštrukcia PP-Dc umožňuje vodičovi nezávisle ovládať ručnú brzdu traktora a prívod vzduchu pre príves, čím spĺňa požiadavky na redundanciu podľa FMVSS 121. Integrovaný modul MV-3 ​​zmenšuje priestor na paneli a zjednodušuje pneumatické vodovodné potrubie spojením viacerých funkcií ovládania do jedného tela.

Každý ventil konfigurujeme na základe architektúry vzduchového systému vozidla: počet vedení prívesu, prítomnosť ABS/EBS a požadované usporiadanie prístrojovej dosky. Náš technický tím skontroluje schému zapojenia zákazníka a montážny obal pred dokončením orientácie portu, typu závitu (NPT alebo SAE) a označenia gombíka.

Kritické špecifikácie a zabezpečenie kvality

• Rozsah prevádzkového tlaku: 0–150 psi (0–10,3 baru)
• Teplotný rozsah: –40 °C až 85 °C
• Veľkosti portov: 1/4" NPT, 3/8" NPT alebo nástavec O-krúžku SAE
• Elektrické hodnotenie: 12 V alebo 24 V DC, s voliteľným obvodom kontrolky
• Životnosť cyklu: 200 000 cyklov pri menovitom tlaku
• Únik: Vnútorná a vonkajšia netesnosť testovaná na <10 cm³/min pri 100 psi

Každá výrobná šarža prechádza 100% funkčným testovaním vrátane merania ovládacej sily, overenia prietoku a kontroly integrity tesnenia. Naša certifikácia IATF 16949 pokrýva celý výrobný proces od vstupnej kontroly surovín až po finálne balenie.

Možnosti konfigurácie a prispôsobenie

Podporujeme štandardné katalógové konfigurácie aj vlastné návrhy. Typické prispôsobenie zahŕňa:

• Farba gombíka, tvar a laserom vyryté symboly alebo text
• Integrované LED osvetlenie so špecifickým napätím a jasom
• Umiestnenie portu a nastavenie uhla pre tesné rozloženie palubnej dosky
• Kombinované funkcie PP-Dc a MV-3 v jednom kryte
• Špeciálne tesniace materiály pre agresívne prostredie (napr. silikón pre extrémne mrazy)

Pri OEM projektoch pracujeme z 3D CAD modelov alebo fyzických vzoriek na výrobu zodpovedajúcich komponentov. Náš R&D tím dokáže dokončiť rýchly prototyp do dvoch týždňov pre väčšinu úprav.

Inštalácia, údržba a podpora

Všetky ventily sa dodávajú s pokynmi na inštaláciu a odporúčanými hodnotami krútiaceho momentu pre montáž a pripojenie portov. Odporúčame použiť závitové tesnenie určené pre pneumatické systémy a pred konečným pripojením overiť elektrickú polaritu. Pre servis v teréne ponúkame kompletné opravárenské súpravy obsahujúce tesnenia, pružiny a zostavy piestov spolu s technickými bulletinmi pre bežné kroky na riešenie problémov.

náš support team provides phone and email assistance for installation questions, and we can arrange on-site training for fleet maintenance departments upon request. Spare parts are stocked for all current production models, with typical lead times of 5–10 business days for standard kits.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Na vypracovanie presnej cenovej ponuky a inžinierskeho návrhu požadujeme nasledovné projektové údaje:

• Značka vozidla, model a rok (alebo ekvivalentná platforma)
• Schéma vzduchového systému zobrazujúca umiestnenie ventilu a funkcie okruhu
• Požadované ovládacie funkcie (parkovanie, zásobovanie prívesu, pomocné)
• Vzor montážnych otvorov a hrúbka palubnej dosky
• Napätie elektrického systému a typ konektora
• Požadovaný štandard vlákna portu (NPT, SAE alebo BSP)
• Cieľový rozsah prevádzkových teplôt a vystavenie prostrediu
• Ročný objem a preferované balenie (hromadné, súprava alebo maloobchodná krabica)

Na základe týchto informácií vyberieme vhodnú sériu, konfiguráciu portov a elektrické možnosti a poskytneme rozmerové výkresy a údaje o výkone na kontrolu pred výrobou.
