Čo je sušič vzduchovej brzdy? Ako to funguje, Sprievodca údržbou a výberom

Vodič kamiónu na dlhom svahu použije prevádzkovú brzdu a všimne si, že zdvih pedálu je o niečo dlhší ako predtým. Neskôr linkový mechanik otvorí vypúšťací kohút nádrže a voda vytečie. Toto je klasické varovanie, že zlyhal sušič vzduchových bŕzd alebo že vozidlo funguje bez neho. Ak hľadáte jasnú odpoveď na otázku „Čo je sušička vzduchových bŕzd?“, skrátená verzia je táto: je to komponent, ktorý čistí a suší vzduch na výstupe kompresora predtým, ako tento vzduch vstúpi do zvyšku pneumatického systému. Bez nej by voda, olej a abrazívne častice rýchlo poškodili brzdové ventily, brzdové komory a všetky ostatné komponenty za kompresorom.

Čo je sušič vzduchovej brzdy?

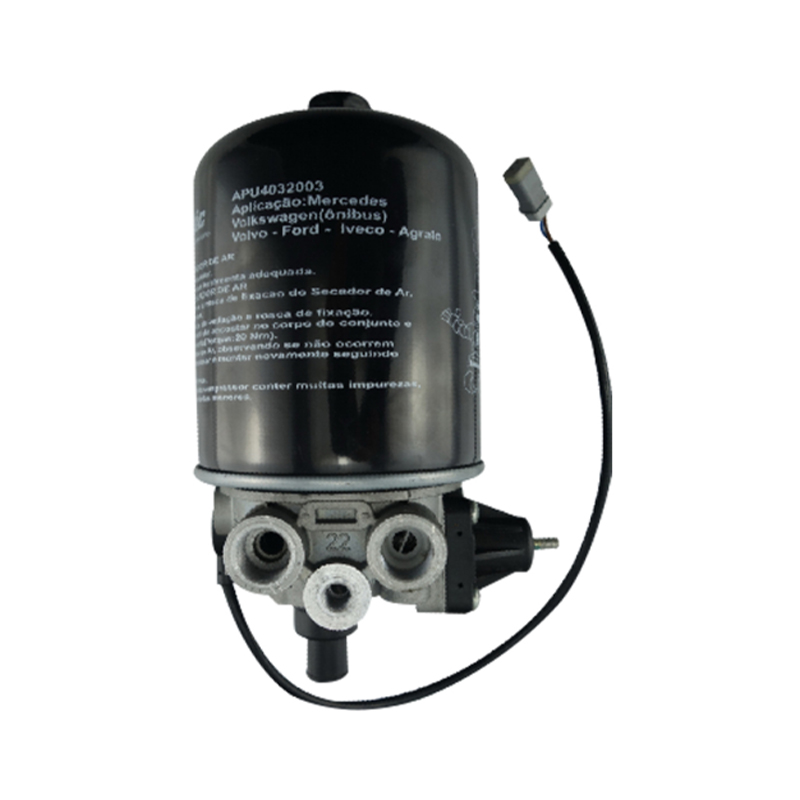

Sušič vzduchovej brzdy je inline filtračné zariadenie typu sušiaceho prostriedku namontované medzi vzduchový kompresor a primárny zásobník, zvyčajne na koľajnici rámu alebo blízko samotného kompresora. Jeho úlohou je odstraňovať tekutú vodu, vodnú paru, olejové aerosóly a pevné nečistoty z horúceho, vysokotlakového vzduchu opúšťajúceho kompresor. Jadrom sušičky je vymeniteľná sušiaca vložka, ktorá priťahuje a zadržiava vlhkosť. Keď kompresor dosiahne svoj vypínací tlak, sušička vypustí malý prúd vzduchu cez sušidlo, čím vytlačí nahromadenú vlhkosť von cez preplachovací ventil. Tento dvojcyklový proces udržuje zvyšok brzdového systému čistý a suchý.

Prečo potrebuje stlačený vzduch sušiť

Stlačený vzduch nie je nikdy suchý. Keď kompresor nasáva okolitý vzduch, nasáva aj vlhkosť. Kompresia zvyšuje teplotu vzduchu a zvyšuje parciálny tlak vodnej pary. Keď sa horúci vzduch ochladzuje v potrubí a zásobníkoch, vodná para kondenzuje na kvapalnú vodu. Kompresorový olej sa tiež prenáša ako jemná hmla. Bez sušiča vzduchu sa brzdový systém stáva miestom odpočinku vody, oleja a nečistôt.

Praktické dôsledky sú predvídateľné:

• Voda zamŕza vo vzduchovom potrubí počas chladného počasia a blokuje odozvu bŕzd.
• Vlhkosť spôsobuje koróziu vo vnútri oceľových nádrží a ventilov, čo vedie k predčasnému zlyhaniu.
• Olej znečisťuje gumové membrány, tesnenia a O-krúžky, čo spôsobuje ich napučiavanie a stratu elasticity.
• Nečistoty a karbónové častice poškodzujú sedlá ventilov, vytvárajú netesnosti a stratu tlaku.
• Aj keď vodič vypúšťa nádrže denne, vnútorná vlhkosť v ťažko dostupných ventilových kanáloch zostáva rizikom.

Sušiče vzduchu eliminujú väčšinu tejto vlhkosti pri zdroji. Podrobnejší pohľad na umiestnenie sušiča v celkovom brzdovom systéme nájdete v našom článku o systém sušiča brzdového vzduchu .

Ako funguje vzduchový brzdový sušič

Prevádzka sušiča vzduchu je rozdelená do dvoch fáz: cyklus nabíjania a cyklus čistenia. Pochopenie oboch fáz pomáha pri diagnostike a údržbe.

Nabíjací cyklus

Počas nabíjacieho cyklu kompresor natlakuje systém. Horúci, vlhký vzduch vstupuje do tela sušiča a najprv prechádza cez odlučovač oleja alebo koalescenčnú časť. Tu sa odstraňujú väčšie kvapky oleja a trochu tekutej vody. Vzduch potom prúdi smerom dole cez vysúšacie lôžko. Vodná para a olejová para sa adsorbujú na povrchu sušidla, zatiaľ čo suchý vzduch pokračuje do vnútorného jednosmerného spätného ventilu a vystupuje do mokrej nádrže alebo primárneho zásobníka. Preplachovací ventil zostáva zatvorený a sušidlo sa počas tejto fázy postupne nasýti vlhkosťou.

Čistiaci cyklus

Keď tlak v systéme dosiahne vypínacie nastavenie regulátora, kompresor sa odľahčí a prestane stláčať. Sušička potom vstúpi do cyklu čistenia. Otvorí sa preplachovací ventil v koncovom kryte, čím sa vypustí vzduch zachytený okolo sušidla. Zároveň malý objem čistého suchého vzduchu zo zásobníka prúdi dozadu cez sušidlo. Tento spätný tok odvádza absorbovanú vlhkosť a zvyšky oleja von cez čistiaci ventil a výfukový otvor. Vysúšadlo sa regeneruje a je pripravené na ďalší nabíjací cyklus. Celý proces čistenia trvá niekoľko sekúnd a možno ho počuť ako krátky prúd vzduchu.

Čo vlastne vysúšadlo robí

Vysúšadlo nie je jednoduchý filter, ktorý zachytáva častice. Je to hygroskopický materiál, typicky aktivovaný oxid hlinitý alebo silikagél, ktorý adsorbuje molekuly vody na svojom povrchu. Pretože efektívna plocha vysúšacieho lôžka je obrovská, relatívne malá náplň má dostatočnú kapacitu na vysušenie prívodu vzduchu pri každom brzdení počas jednej jazdy. V priebehu času sa môže vysúšadlo zlomiť, znečistiť olejom alebo jednoducho stratiť svoju kapacitu, a preto je nevyhnutná pravidelná výmena náplne.

Kľúčové komponenty v typickom sušiči vzduchu

Aj keď sa sušičky vzduchu mierne líšia podľa OEM a modelu, väčšina jednotiek obsahuje rovnakú sadu základných komponentov. Nižšie uvedená tabuľka ukazuje, čo jednotlivé komponenty robia.

Ako vybrať správny sušič vzduchovej brzdy

Výber sušiča vzduchu nie je jednoznačné rozhodnutie. Ovplyvňuje spoľahlivosť bŕzd, náklady na údržbu a prevádzkyschopnosť vozidla. Tu sú hlavné body výberu, ktoré je potrebné zvážiť pred kúpou náhradnej jednotky alebo špecifikáciou novej jednotky.

• Komprimovaťor output and system pressure: Sušič musí byť dimenzovaný tak, aby zvládol rýchlosť prúdenia vzduchu kompresora a normálny rozsah tlaku vozidla, zvyčajne 100 až 130 psi.
• Typ portu a montáž: Skontrolujte vstupné, výstupné a preplachovacie závity, ako aj to, či sa sušič montuje priamo na kompresor alebo na konzolu vzdialeného rámu.
• Vyhrievané verzus nevyhrievané: Nákladné vozidlá prevádzkované v chladných oblastiach by mali používať sušič vyhrievaného vzduchu, aby sa zabránilo zamrznutiu preplachovacieho ventilu a sušidla.
• Integrovaný čistiaci objem: Niektoré modely používajú vnútorný čistiaci objem zabudovaný do koncového krytu, zatiaľ čo iné potrebujú externú hadičku do vzdialenej nádržky. Overte si, na čo je vaše vozidlo zapojené a vybavené.
• Servisný interval a dostupnosť kazety: Hľadajte sušičku s bežne dostupnou náhradnou kazetou, nie patentovaný dizajn, ktorého servis je drahý.
• Testovacie štandardy: Overte si, či sušička spĺňa príslušné normy pre úžitkové vozidlá a či továreň môže poskytnúť kvalitnú dokumentáciu.

Ak vymieňate starú jednotku, najbezpečnejšou cestou je zhodovať sa s existujúcou montážou a vzorom portov. Náš sortiment zahŕňa viacero konfigurácií sušičov vzduchu s rôznymi veľkosťami portov a možnosťami ohrievača, takže môžete nájsť priame prispôsobenie bez prerábania vzduchových potrubí. Môžete si tiež prezrieť náš výrobný profil, aby ste pochopili náš prístup k testovaniu a kontrole kvality: prečo flotily a OEM spolupracujú s našou továrňou .

Tipy na inštaláciu a údržbu

Inštalácia sušiča vzduchu vyzerá jednoducho, no pár chýb môže znížiť jeho účinnosť. Sušičku vždy namontujte do polohy, ktorá umožňuje, aby výstup preplachovania smeroval nadol a aby zostal mimo káblov a hadíc. Použite správny krútiaci moment na montážnych skrutkách a vzduchových armatúrach, aby ste predišli prasklinám spôsobeným napätím. Ak je sušička vyhrievaná, skontrolujte, či je elektrický konektor pod napätím, len keď je zapnuté zapaľovanie, a overte, či ohrievač odoberá zamýšľaný prúd.

Plán preventívnej údržby

• Denne: Vypočujte si krátky zvuk čistenia, keď kompresor dosiahne vypínací tlak.
• Mesačne: Vypustite nádrže ručne a skontrolujte, či v nich nie je voda alebo olej. Voda v nádržiach zvyčajne znamená, že sušička nefunguje.
• Každých 12 mesiacov alebo 100 000 km, podľa toho, čo nastane skôr: Skontrolujte tesnosť tela sušiča, vymeňte kazetu s vysúšadlom a vyčistite oblasť odlučovača oleja.
• Po výmene vložky: Kompresor niekoľkokrát zacyklujte a skontrolujte, či sa preplachovací ventil otvára a zatvára bez úniku.

Skladovanie náhradných kaziet je cenovo najefektívnejší spôsob, ako sa vyhnúť neplánovaným prestojom. Čerstvá kazeta s vysúšadlom obnoví plný výkon sušičky. Keď ste pripravení na servis jednotky, skontrolujte, či náhradné kazety dostupné v našom sortimente zodpovedajú presnej veľkosti a filtračnému médiu pre telo vašej sušičky.

Bežné znaky zlyhania a čo znamenajú

Dokonca aj dobre udržiavaný sušič vzduchu nakoniec vykazuje príznaky opotrebovania alebo znečistenia. V tabuľke nižšie sú uvedené najčastejšie problémy, s ktorými sa technik stretne.

Často kladené otázky

Je sušič vzduchu rovnaký ako vzduchový filter?

Nie. Štandardný vzduchový filter odstraňuje prach a častice, ale nedokáže odstrániť vodnú paru. Sušič vzduchu odstraňuje nečistoty aj vlhkosť. V mnohých moderných úžitkových vozidlách obsahuje sušič vzduchu aj malé množstvo filtrácie pevných častíc, ale jeho primárnou úlohou je sušenie.

Môže nákladné vozidlo jazdiť bez sušiča vzduchových bŕzd?

Technicky áno, ale neodporúča sa to. Systém bez sušiča vyžaduje každodenné ručné vypúšťanie každej nádrže a aj tak dochádza ku korózii a kontaminácii ventilov oveľa rýchlejšie. V mrazivom počasí môže vlhkosť zamrznúť vo vedení a zastaviť uvoľnenie bŕzd. Náklady na výmenu zlyhaných ventilov a brzdových komôr ďaleko prevyšujú náklady na sušičku.

Ako často by sa mala vymieňať kazeta s vysúšadlom?

Typický servisný interval je každých 12 mesiacov alebo 100 000 km, ale náročné pracovné cykly, vysoká vlhkosť a znečistenie olejom môžu tento interval skrátiť. Ak sa v nádržiach nájde voda, náplň by sa mala okamžite vymeniť a nečakať na plánovanú údržbu.

Čo robí ohrievač na sušičke s vyhrievaným vzduchom?

Ohrievač ohrieva preplachovací ventil a oblasť okolo výpustu sušidla, čím zabraňuje tvorbe ľadu v chladnom počasí. Ak ohrievač zlyhá, sušič môže stále vysušiť vzduch, ale preplachovací ventil môže zamrznúť, čo spôsobí zvýšenie tlaku a zníženie výkonu sušiča.

Prečo je v sušiči vzduchu olej?

Určitý únik oleja je normálny, pretože kompresor maže svoje vlastné pohyblivé časti. Sušič vzduchu ho veľa odstráni. Ak sa však sušička nasýti olejom, je to zvyčajne znamenie, že piestne krúžky kompresora, vypúšťací ventil alebo odlučovač oleja sú opotrebované, čo umožňuje nadmernému prenikaniu oleja do prúdu vzduchu.
