Americký nožný brzdový ventil Manufacturers

Americký výrobca nožných brzdových ventilov – Zhejiang Gongzheng Machinery

Zhejiang Gongzheng Machinery Co., Ltd. je profesionál Americký výrobca nožných brzdových ventilov a dodávateľ slúžiaci globálnemu priemyslu úžitkových vozidiel. Navrhujeme a vyrábame dvojokruhové odstupňované nožné brzdové ventily, nášľapné brzdové ventily a viaccestné bloky na distribúciu vzduchu pre nákladné autá triedy 8, autobusy na veľké zaťaženie, prívesy a terénne zariadenia. Náš sortiment pokrýva najbežnejšie americké architektúry vzduchových bŕzd vrátane konfigurácií kompatibilných so štandardmi rozhrania Bendix, Wabco a Haldex.

S továrňou s rozlohou 30 000 m², vlastným obrábaním a riadením kvality IATF 16949 kontrolujeme každú fázu od tlakového odlievania hliníka až po konečnú montáž a testovanie tesnosti. Náš inžiniersky tím podporuje projekty OEM, ODM a aftermarket pomocou rýchleho prototypovania, aplikačného inžinierstva a dokumentácie. Či už potrebujete štandardný náhradný ventil alebo prispôsobenú zostavu pedála pre novú platformu vozidla, dodáme vám riešenie prispôsobené vašim požiadavkám na brzdový systém.

Náš rad amerických nožných brzdových ventilov

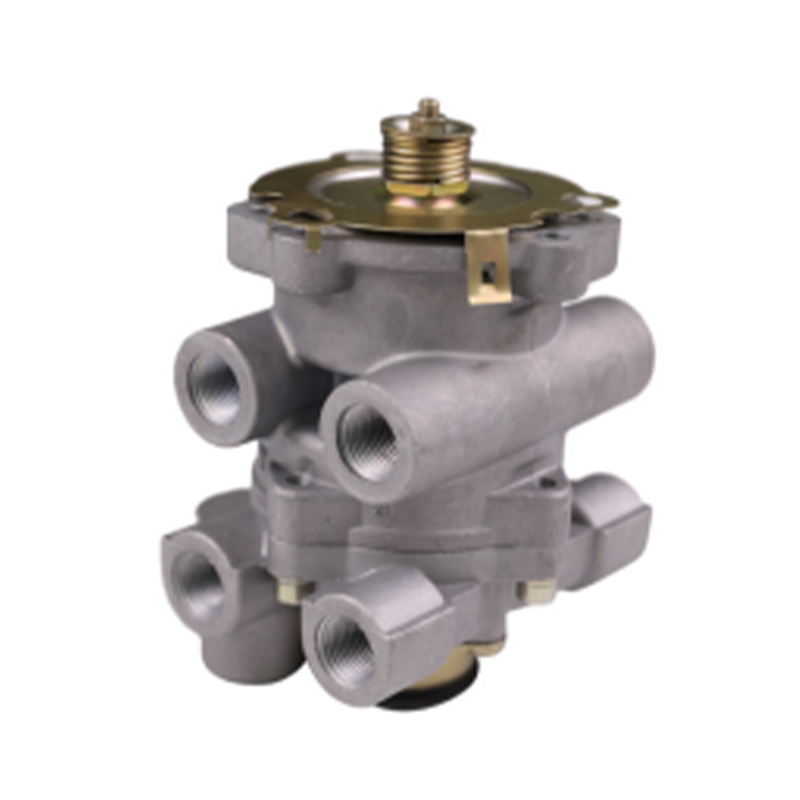

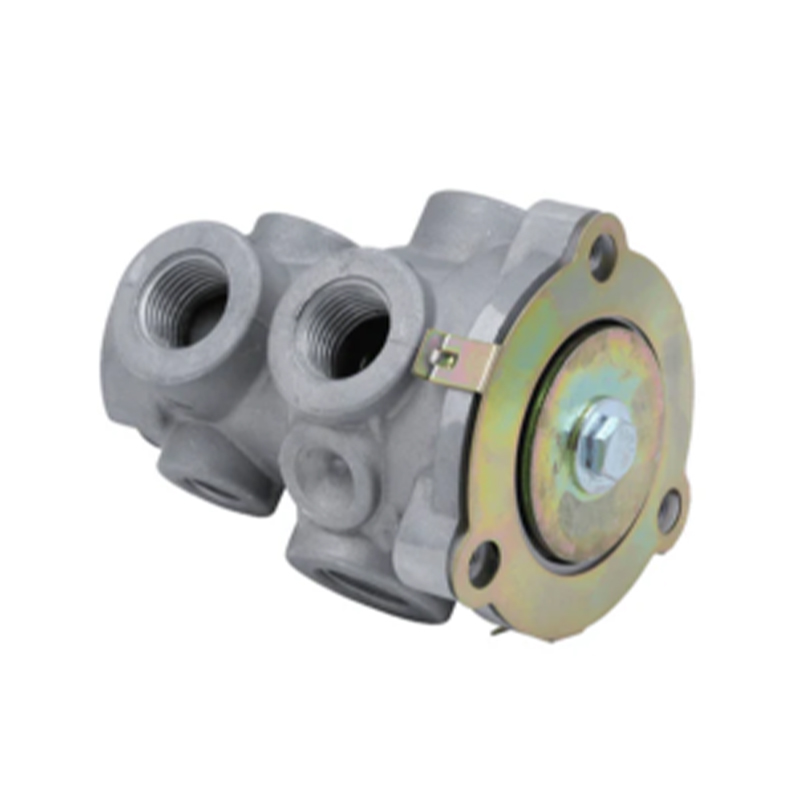

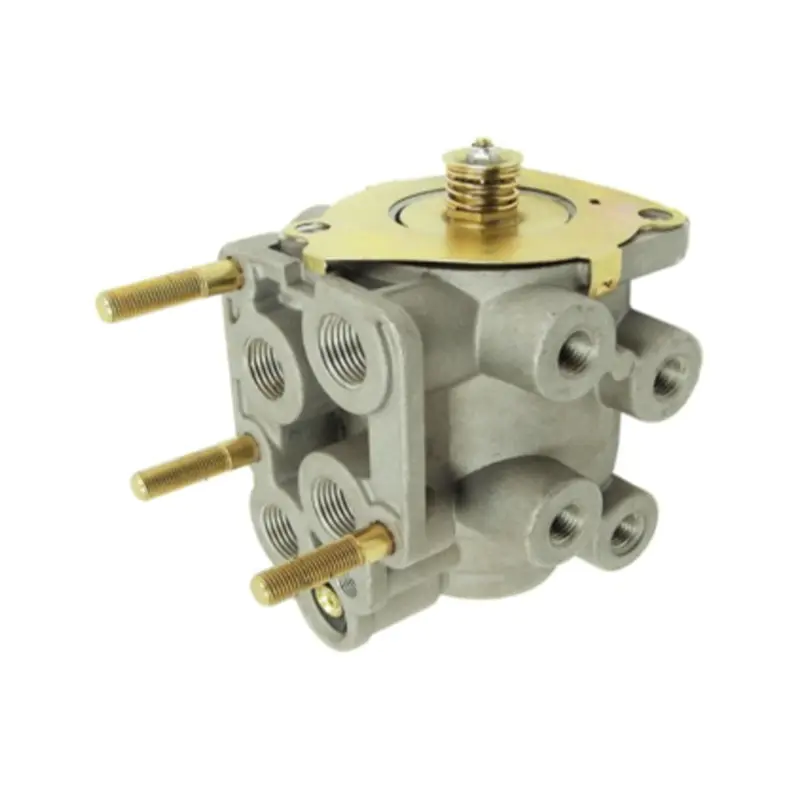

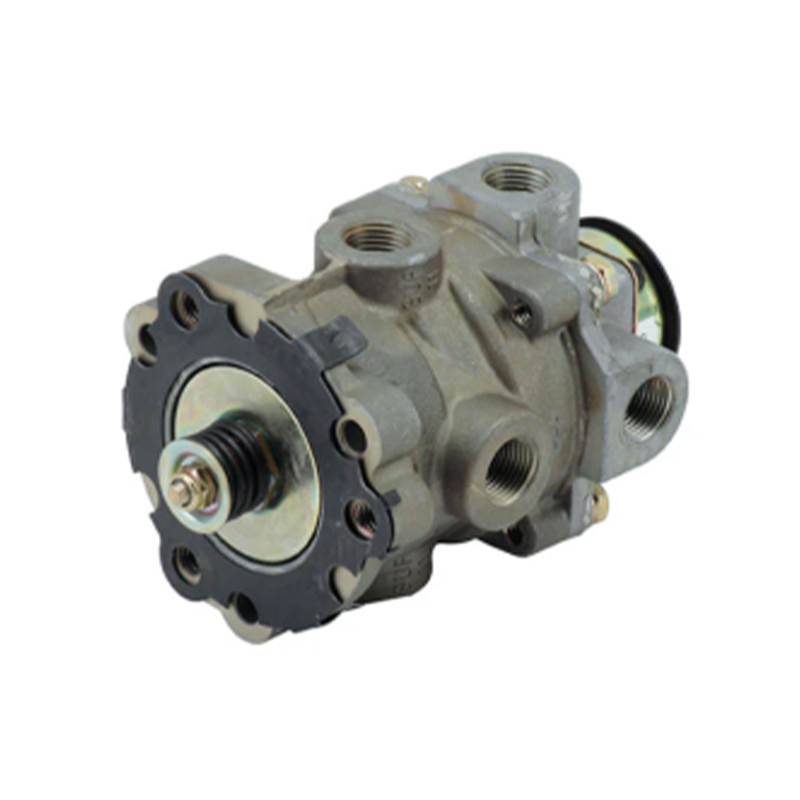

V rámci kategórie amerických ventilov nožnej brzdy ponúkame štyri hlavné typy produktov. Každý je navrhnutý pre špecifickú triedu vozidla, pracovný cyklus a konfiguráciu montáže.

Úvahy o prispôsobení aplikácie a procesu

Americké nožné brzdové ventily sú primárnym rozhraním na ovládanie bŕzd vodiča v systémoch vzduchových bŕzd. Ventil prevádza silu pedálu na proporcionálny tlak vzduchu do zadného a predného brzdového okruhu. Správny výber závisí od architektúry brzdového systému vozidla, požadovaného rozsahu výstupného tlaku a montážneho obalu.

• Požiadavka na dva okruhy: Všetky naše ventily nožnej brzdy poskytujú dva nezávislé dodávkové okruhy, aby splnili požiadavky na redundanciu FMVSS 121.
• Promócia a pocit: Tuhost pružiny a profil dávkovania vyladíme tak, aby zodpovedali cieľu OEM pedálu. Hysterézia je minimalizovaná pre predvídateľnú moduláciu.
• Konfigurácia portu: Štandardné napájacie porty sú 1/4" NPT alebo 3/8" NPT. Pre úzke rozloženie motorového priestoru sú k dispozícii vlastné veľkosti a orientácie portov.
• Odolnosť voči prostrediu: Telesá ventilov sú z tvrdo eloxovaného hliníka alebo pozinkovanej ocele. Tesnenia sú nitrilové alebo EPDM pre rozsahy teplôt od -40°C do 100°C.

Kritické špecifikácie a výkon

Každý ventil nožnej brzdy, ktorý vyrábame, je testovaný na netesnosť, prasklinový tlak, prietokovú kapacitu a životnosť cyklu. Typické špecifikácie zahŕňajú:

• Prevádzkový tlak: 8 – 12 barov (120 – 175 psi)
• Prietoková kapacita: Až 2 500 l/min pri 8 baroch pre rýchle zabrzdenie a uvoľnenie
• Miera úniku: < 10 cm³/min pri menovitom tlaku (vnútorný a vonkajší)
• Životnosť cyklu: > 1 000 000 cyklov bez zníženia výkonu
• Prevádzková teplota: -40 °C až 100 °C

Každú výrobnú dávku overujeme 100% funkčným testovaním vrátane poklesu tlaku, prietokovej krivky a merania sily pedálu. Naše testovacie zariadenia simulujú reálne vstupné profily pedálov.

Možnosti konfigurácie a prispôsobenie

Chápeme, že každá platforma vozidla má jedinečné integračné požiadavky. Náš inžiniersky tím pracuje s vašimi projektovými údajmi, aby zodpovedajúcim spôsobom nakonfiguroval ventil:

• Pomer pedálov a zdvih: Nastaviteľná dĺžka ramena pedálu a poloha otáčania, aby zodpovedali geometrii podlahy kabíny.
• Montážna konzola: Vlastné držiaky pre montáž na firewall, podlahu alebo pedálový box.
• Orientácia portu: Vstupné a výtlačné porty možno otáčať v prírastkoch 90°.
• Elektrická integrácia: Voliteľne integrovaný spínač brzdových svetiel (normálne otvorený alebo normálne zatvorený) a snímač polohy pre systémy brake-by-wire.
• Upgrade materiálu: Vnútorné komponenty z nehrdzavejúcej ocele pre korozívne prostredie (napr. oblasti so soľným sprejom).

Zabezpečenie kvality a súlad

Náš systém kvality je certifikovaný podľa IATF 16949. Každý ventil nožnej brzdy sa vyrába v kontrolovaných procesoch vrátane:

• Vstupná kontrola materiálu (chemické zloženie, tvrdosť, overenie rozmerov)
• Priebežné SPC pre tolerancie obrábania (priemer otvoru, sústrednosť, povrchová úprava)
• 100% test tesnosti na automatizovaných staniciach
• Vzorkovanie funkčného výkonu podľa ISO 9001 a špecifických požiadaviek zákazníka
• Testovanie soľným postrekom (ASTM B117) na overenie odolnosti proti korózii

Udržiavame plnú sledovateľnosť od šarže suroviny až po sériové číslo hotového výrobku. Dokumentácia o zhode vrátane materiálových certifikátov a správ o skúškach je priložená ku každej zásielke.

Inštalácia, údržba a servis

Ventily nožnej brzdy sú navrhnuté pre jednoduchú inštaláciu pomocou štandardných pneumatických armatúr. Poskytujeme pokyny na inštaláciu, špecifikácie krútiaceho momentu a odporúčaný postup čistenia vzduchového systému. Kvôli údržbe je možné ventil opravovať pomocou náhradnej súpravy tesnení bez demontáže celej zostavy z vozidla. Náš program náhradných dielov zabezpečuje dostupnosť membrán, pružín a súprav tesnení pre všetky aktívne modely.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Na prípravu presnej cenovej ponuky a inžinierskeho návrhu potrebujeme nasledujúce informácie o projekte:

• Značka vozidla, model a rok (alebo špecifikácia podvozku)
• Architektúra brzdového systému (jednookruhový alebo dvojokruhový, integrácia ABS/EBS)
• Požadovaný rozsah výstupného tlaku a prietok
• Miesto montáže a dostupná obálka (uprednostňujú sa fotografie alebo CAD)
• Veľkosť a typ portu (NPT, BSP alebo vlastný)
• Sila pedálu a cieľ cesty (ak sú známe)
• Podmienky prostredia (rozsah teplôt, vystavenie soli, bahnu alebo chemikáliám)
• Predpoveď objemu a časová os doručenia

Odošlite tieto podrobnosti prostredníctvom nášho dopytového formulára alebo kontaktujte priamo náš technický tím. Zvyčajne odpovieme technickým návrhom do 48 hodín.
