Ako fungujú sušiče stlačeného vzduchu v brzdových vzduchových systémoch nákladných automobilov? Kompletný sprievodca

Po vlhkej noci otvorte vypúšťací ventil na vzduchovej nádrži traktora a vytečie voda. Brzdový pedál pôsobí špongiovo, vzduchové vedenia vykazujú tenkú vrstvu námrazy a komora pružinovej brzdy na prívese sa uvoľňuje pomalšie, ako by mala. Toto sú príznaky jednej základnej príčiny: vlhkosť vo vnútri systému stlačeného vzduchu. Komponentom, ktorý zabraňuje tomuto poškodeniu, je sušič stlačeného vzduchu. Funguje tak, že znižuje tlakový rosný bod stlačeného vzduchu. Horúci, nasýtený vzduch z kompresora vstupuje do sušiča, kde sa ochladzuje, takže vodná para kondenzuje na kvapôčky, kvapalina sa oddeľuje a preplachuje a vzduch potom prechádza cez vysúšacie lôžko, ktoré zachytáva zvyšné pary predtým, ako vzduch dosiahne brzdové zásobníky. V úžitkovom vozidle sa tento proces opakuje pri každom cykle kompresora, a keď sušička prestane vykonávať svoju prácu, brzdový systém je prvým, čo trpí.

Čo robí sušič stlačeného vzduchu v systéme vzduchovej brzdy nákladného auta

Sušič vzduchu je umiestnený medzi kompresorom a prvou nádržou, ktorá sa zvyčajne nazýva mokrá nádrž. Jeho úlohou je zabezpečiť, aby vzduch uložený v nádržiach zostal dostatočne suchý, aby nedochádzalo ku kondenzácii vody pri najnižšej teplote, ktorú vozidlo uvidí v prevádzke. Zachytáva tiež časť oleja a pevných nečistôt, ktoré sa pohybujú so stlačeným vzduchom, čím pôsobí ako prvá línia ochrany pre ventily a komory za nimi.

Keď kompresor nasáva atmosférický vzduch, nasáva aj vodnú paru. Pri teplote 25 °C a relatívnej vlhkosti 60 % obsahuje každý meter kubický okolitého vzduchu asi 14 gramov vody. Typický kompresor nákladného vozidla s voľnou dodávkou vzduchu 400 až 600 litrov za minútu dokáže počas 8-hodinovej zmeny vtlačiť do brzdového systému 0,5 až 1,5 litra vodnej pary v závislosti od pracovného cyklu. Bez účinného sušenia táto voda kondenzuje vo vnútri nádrží, steká do ventilu nožnej brzdy a reléových ventilov, zmýva mastnotu z pohyblivých častí, koroduje vnútro komôr pružinových bŕzd a pri poklese teploty pod nulu zamŕza vo vedení.

Miera, ktorá popisuje suchosť vzduchu, sa nazýva tlakový rosný bod. Je to teplota, pri ktorej vodná para začne kondenzovať pri aktuálnom tlaku v systéme. Napríklad, ak sušič dodáva vzduch s tlakovým rosným bodom -20°C pri 10 baroch, kondenzácia sa nevytvorí, kým teplota vzduchu neklesne na -20°C. Sušička dimenzovaná do -40 °C poskytuje veľkú bezpečnostnú rezervu aj v náročných zimných podmienkach. Regulačné normy pre vzduchové brzdové systémy, vrátane FMVSS 121 v Severnej Amerike a ECE R13 v medzinárodnom meradle, vyžadujú, aby brzdové systémy zostali funkčné aj pri očakávaných prevádzkových teplotách, čo účinne vyžaduje odstránenie vlhkosti z prívodu stlačeného vzduchu.

Ako funguje sušička stlačeného vzduchu

Všetky sušičky stlačeného vzduchu majú rovnaký cieľ: odstrániť dostatok vodnej pary, aby vzduch zostal suchý pri najnižšej očakávanej prevádzkovej teplote. Spôsob, akým to dosiahnu, závisí od technológie. V systémoch vzduchových bŕzd úžitkových vozidiel je dominantnou technológiou sušička sušiaceho prostriedku a jej pracovný princíp možno opísať v troch stupňoch.

Počas kompresného zdvihu teplota vzduchu stúpne na 150-180°C. Pri tejto teplote vzduch zadržiava oveľa viac vodnej pary, ako dokáže pri teplote okolia. Prvou úlohou sušičky je znížiť teplotu, aby para kondenzovala. Druhou úlohou je oddeliť a vytlačiť tekutú vodu. Treťou úlohou je zachytiť zostávajúcu paru, ktorá je po oddelení stále suspendovaná vo vzduchu.

Fáza 1: Chladenie a kondenzácia

Horúci vzduch z kompresora vstupuje do krytu sušiča a prechádza cez chladiacu časť. V mnohých sušiarňach pre nákladné autá prechádza vzduch dlhou cestou cez chladiacu špirálu alebo okolo centrálneho otvoru, kde rebrovaný výmenník tepla odvádza teplo. Keď teplota vzduchu klesá, jeho schopnosť zadržať vodnú paru prudko klesá. Nadbytočná para mení skupenstvo a stávajú sa drobnými kvapôčkami tekutej vody, presne ako voda, ktorá sa v lete tvorí na studenom nápoji.

Fáza 2: Oddelenie vlhkosti a čistenie

Kvapky sú ťažšie ako prúd vzduchu, preto sú z prúdu vyhadzované zmenou smeru, prepážkou, alebo odstredivým separátorom. Zachytená voda padá do spodnej komory sušičky. Odtiaľ je vyhodený počas fázy čistenia. Keď tlak v systéme dosiahne nastavenie vypnutia regulátora, kompresor sa odľahčí a sušička sa vypustí do atmosféry. Preplachovací ventil sa otvorí na jednu až tri sekundy a malé množstvo suchého stlačeného vzduchu zo zásobníka expanduje smerom dozadu cez sušič a vytlačí nahromadenú vodu von cez čistiaci výfuk. Toto je zvuk pofukovania, ktorý počujete zo sušiča vzduchu nákladného auta počas bežnej prevádzky.

Stupeň 3: Adsorpcia sušidla

Po oddelení vzduch stále obsahuje vodnú paru. Potom prúdi nahor cez sušiacu vložku naplnenú aktivovaným oxidom hlinitým a v niektorých prevedeniach malým množstvom molekulového sita. Tieto materiály obsahujú milióny mikroskopických pórov a povrchy pórov priťahujú molekuly vody adsorpciou. Molekuly vody priľnú k stenám pórov a sú tam držané fyzicky, nie chemicky. Vzduch opúšťajúci hornú časť vysúšacieho lôžka má tlakový rosný bod medzi -20 °C a -40 °C, v závislosti od objemu média, vstupnej teploty a rýchlosti prúdenia vzduchu.

Regenerácia: ako sa sušička sama resetuje

Vysúšadlo sa počas cyklu sušenia nespotrebuje, ale dosiahne bod, kedy už nedokáže zadržať viac vody. Preto sušička regeneruje. Keď sa kompresor vyprázdni a sušič sa vypustí do atmosféry, časť suchého vzduchu zo zásobníka expanduje späť cez vysúšacie lôžko v opačnom smere. Pretože expandovaný vzduch má extrémne nízky obsah vlhkosti, absorbuje vodu z povrchu sušidla a odvádza ju von cez preplachovací ventil. Po niekoľkých sekundách je lôžko suché a pripravené na ďalší cyklus. Tento proces čistenia a regenerácie je plne automatický a poháňaný tlakovým rozdielom, ktorý už existuje v brzdovom systéme.

Porovnanie typov sušičov stlačeného vzduchu

Vysúšacie sušičky nie sú jedinou dostupnou technológiou. Rôzne priemyselné odvetvia používajú rôzne typy sušičiek a pomáha pochopiť, kam sa každý hodí a prečo sa dizajn sušiaceho prostriedku používa v nákladných automobiloch.

Chladiace sušičky sú bežné v pevných priemyselných zariadeniach, kde okolitá teplota zriedka klesne pod bod mrazu. Membránové sušičky vyhovujú aplikáciám s nízkym prietokom, ktoré vyžadujú konzistentné sušenie bez príkonu. Navlhčovacie sušičky sa používajú tam, kde na jednoduchosti záleží viac ako na výkone pri rosnom bode. Pre nákladné autá, autobusy a prívesy je sušička sušiča jedinou možnosťou, ktorá kombinuje rosný bod -40 °C s kompaktným, samostatným balením.

Prečo sú vysúšacie sušičky štandardom pre úžitkové vozidlá

Nákladné autá fungujú od púštneho tepla po arktický chlad. Chladiaca sušička dokáže znížiť rosný bod len na približne 3 °C, čo znamená, že vzduch sa nasýti, akonáhle teplota klesne blízko bodu mrazu. Vo vozidle, ktoré parkuje cez noc pri -20 °C, by to do rána viedlo ku kondenzácii vo vnútri brzdových ventilov a ľadu v potrubí.

Vysúšacie sušičky riešia tento problém, pretože dokážu dosiahnuť tlakový rosný bod -40 °C v kompaktnom balení namontovanom na vozidle. Vysúšacie médium vykonáva prácu bez pohyblivých častí a cyklus čistenia využíva rozdiel tlaku, ktorý už existuje v brzdovom systéme. Vďaka tomu je vysúšacia sušička samostatná, spoľahlivá v širokom rozsahu teplôt a jednoducho sa obsluhuje.

Srdcom systému je kazeta s vysúšadlom. Keď sa kazeta nasýti alebo médium začne prúdiť, tlakový rosný bod sa zvýši a vlhkosť prenikne. To je dôvod, prečo je čerstvá, vysokokvalitná kazeta tým najpriamejším spôsobom, ako udržať vzduchový systém v suchu. Pochopenie rozdielu medzi fungujúcou a chybnou jednotkou začína poznaním úlohy jednotky systém sušiča brzdového vzduchu vo vzduchovom okruhu vášho vozidla.

Výber správnej sušičky pre váš vozový park

Výber sušičky pre nákladné auto alebo príves závisí od zhody kapacity sušenia s výkonom kompresora a prevádzkovým prostredím.

Základy dimenzovania

Začnite s dodávkou vzduchu bez kompresora. Sušička musí zvládnuť maximálny prietok vzduchu, ktorý môže kompresor vyprodukovať pri menovitom tlaku. Poddimenzovaná sušička príliš často regeneruje, má vyššiu tlakovú stratu a vlhkosť prepúšťa skôr. Nadrozmerná sušička stojí viac a zaberá miesto navyše, no málokedy je to problém.

Tlak a klíma

Väčšina vzduchových systémov úžitkových vozidiel pracuje medzi 8,5 a 12,5 bar. Sušička musí byť dimenzovaná na maximálny tlak systému a preplachovací ventil musí byť dimenzovaný pre tento tlakový rozsah. Pre flotily pracujúce v chladných oblastiach sa odporúča sušička so zabudovaným ohrievačom. Ohrievač zabraňuje zamrznutiu preplachovacieho ventilu a spätného ventilu na výstupe a pomáha regenerácii pri nízkych teplotách okolia. Väčšina sušičiek pre nákladné autá používa 12V alebo 24V vykurovacie teleso, ktoré sa aktivuje pri zapnutom zapaľovaní.

Montáž a porty

Nakoniec sa pozrite na konfiguráciu portu a montážnu polohu. Vstupné, výstupné a preplachovacie výfukové otvory sušiča musia zodpovedať vzduchovému potrubiu vozidla. Ak vymieňate existujúcu jednotku, najrýchlejším spôsobom, ako nájsť správnu náhradu, je porovnanie pôvodného čísla dielu.

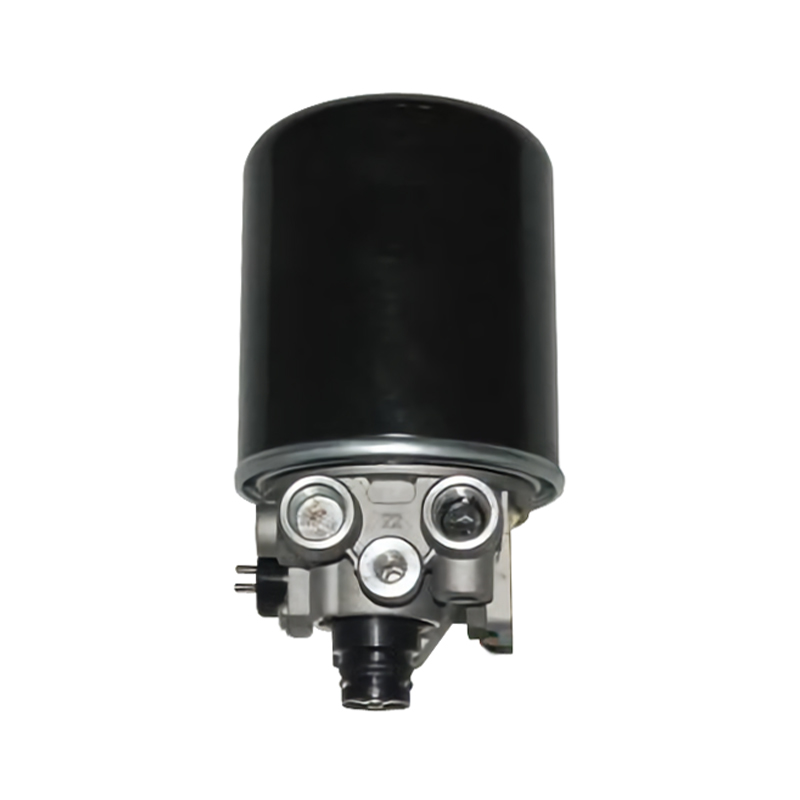

Vysokokapacitný sušič vzduchu pre nákladné autá a traktory Tento kompletný sušič vzduchu vyhovuje vozidlám s vyššou spotrebou vzduchu, ako sú traktory so vzduchovým odpružením. Jeho väčší objem sušidla podporuje stabilnú reguláciu rosného bodu. Zobraziť produkt →

Pre vozidlá s vyššou spotrebou vzduchu, ako sú traktory so vzduchovým odpružením a prívodom vzduchu pre príves, sušička s väčším objemom sušidla poskytuje dlhší servisný interval a stabilnejšie riadenie rosného bodu počas celého pracovného cyklu.

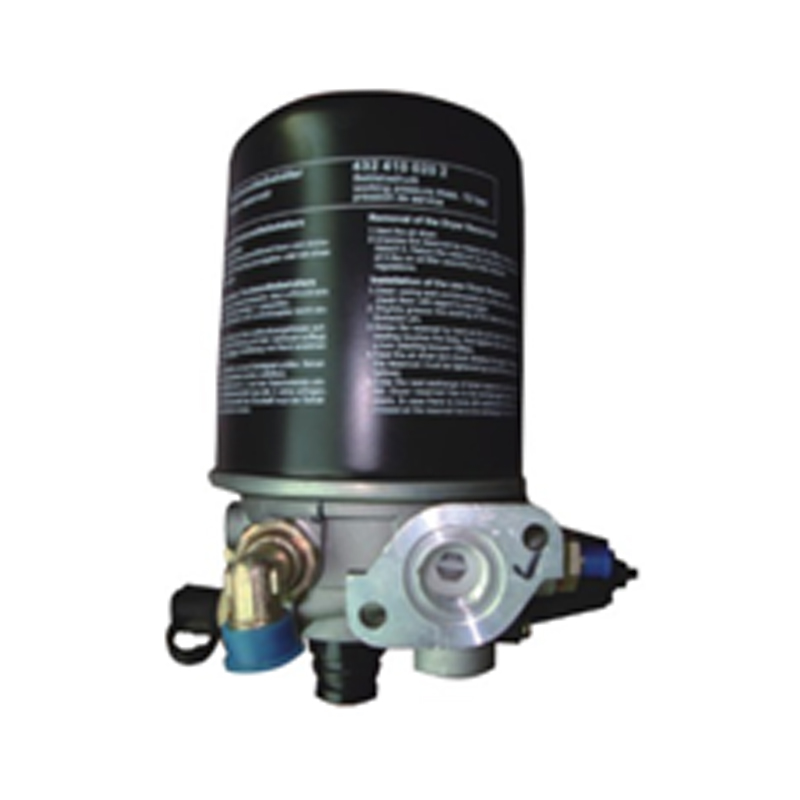

Vysúšač vzduchu s certifikáciou IATF pre ťažké úžitkové vozidlá Tento sušič vzduchu poskytuje spoľahlivé sušenie pre úžitkové vozidlá. Je vyrobený skúseným výrobcom a oplatí sa skontrolovať jeho náhradné alebo OEM aplikácie. Zobraziť produkt →

Známky toho, že sušička alebo kazeta potrebuje servis

Väčšina porúch sušiča dáva viditeľné varovné signály skôr, ako je ovplyvnený brzdový systém. Kontrola týchto značiek počas bežnej údržby môže zabrániť poruche na ceste.

Najbežnejšou údržbou je výmena vložky sušiča vzduchu. Väčšina výrobcov odporúča interval 12 až 24 mesiacov, alebo medzi 100 000 až 200 000 km. V oblastiach s vysokou vlhkosťou alebo na vozidlách s olejom skráťte tento interval. Podrobnosti o veľkosti a výbere náhradných prvkov sú uvedené v našom sprievodcovi kazety sušiča vzduchu . Ak je samotné telo sušičky prasknuté alebo zlyhal ohrievač, možno bude potrebné vymeniť celú zostavu; v takom prípade prispôsobte montáž, veľkosť portu a napätie pôvodnému číslu dielu.

Často kladené otázky

Ako často by sa mala vymieňať vložka sušiča vzduchu pre nákladné auto?

Väčšina výrobcov odporúča každých 12 až 24 mesiacov alebo medzi 100 000 a 200 000 km, podľa toho, čo nastane skôr. Vozový park prevádzkovaný vo vysokej vlhkosti alebo v prašnom prostredí by mal interval skrátiť. Ak kompresor vykazuje známky zanesenia oleja, vymeňte vložku ihneď po oprave kompresora.

Aký tlakový rosný bod potrebujem pre vzduchový brzdový systém úžitkového vozidla?

Pre všeobecnú prevádzku mimo cesty je minimálny odporúčaný tlakový rosný bod -20°C. Pre flotily, ktoré jazdia v chladnom podnebí, sušička dimenzovaná na -40 °C poskytuje dostatok priestoru na zabránenie kondenzácii a zamrznutiu aj po dlhých prestávkach cez noc.

Môže nákladné vozidlo fungovať bez sušiča vzduchu?

Chvíľu to pobeží, ale škody sa kumulujú. Vlhkosť kondenzuje v nádržiach, koroduje vnútorné časti ventilov, v zime zamŕza vo vedení a vymýva mazivo z komôr pružinových bŕzd. Výsledné opravy, nehovoriac o prestojoch a bezpečnostných rizikách, stoja mnohonásobne vyššiu cenu ako sušička.

Prečo je v mojom sušiči vzduchu olej?

Olej pochádza z kompresora. Opotrebované piestne krúžky, netesné tesnenia hriadeľa alebo upchatý filter nasávania vzduchu prepúšťajú olej do prúdu stlačeného vzduchu. Olej pokrýva guľôčky sušidla a blokuje póry, takže sušidlo už nemôže zachytávať vodnú paru. Kompresor musí byť opravený pred nasadením novej vložky, inak nová vložka rovnako rýchlo zlyhá.

Ako znie zdravý očistný pulz?

Zdravá sušička produkuje jeden ostrý závan vzduchu, ktorý trvá jednu až tri sekundy, keď sa kompresor uvoľní. Ak pulz chýba, je slabší ako zvyčajne alebo nepretržitý, preplachovací ventil je zablokovaný, regulátor necykluje správne alebo je objem preplachovania príliš nízky na regeneráciu.

Sušič stlačeného vzduchu je neviditeľný komponent v tom zmysle, že funkčný nevyžaduje žiadnu pozornosť. Je umiestnený medzi kompresorom a nádržami a ticho znižuje rosný bod pri každom cykle. Pochopenie toho, ako to funguje, vám dáva diagnostickú výhodu: viete, prečo je dôležitý čistiaci impulz, prečo sa kazeta opotrebuje a prečo kontrola vlhkosti v odtoku nie je nikdy malý problém. Sledujte čistenie, vypustite nádrže, vymeňte kazetu podľa plánu a vyberte si diely, ktoré zodpovedajú výkonu kompresora a klíme, v ktorej vaše vozidlá fungujú. To je rozdiel medzi vzduchovým brzdovým systémom, ktorý funguje cez zimu, a tým, ktorý zlyhá v najhoršom možnom momente.
